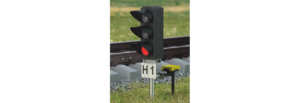

Головки светофора карликового TLD-RWD
Применение:
Головки светофора карликового предназначены для установки на железных дорогах любого назначения и служат для обеспечения безопасности движения, а также для организации движения поездов и маневровой работы.
Техническое исполнение
Головки светофора карликового представляют собой стальную сварную конструкцию с козырьками и установленными в них светодиодными модулями МD-RWD с диаметром светящейся поверхности 159±1мм. На внутренней стороне двери предусмотрены крепления для трансформаторов типа СТ-4. Монтаж производится на стандартные металлические или железобетонные основания*. Крепление козырьков производится к корпусу головки, что повышает их устойчивость к ветровым нагрузкам, на месте монтажа. Длина козырька составляет 300 мм.
Головки светофора карликового изготавливаются в климатическом исполнении УХЛ категории I по ГОСТ15150-69 для эксплуатации на открытом воздухе в районах с умеренным и холодным климатом. По способу защиты человека от поражения электрическим током изделия относятся классу 0 по ГОСТ МЭК 61140. Степень защиты от внешних воздействий IP54 по ГОСТ 14254-96.
* основание в комплект не входит, для установки на имеющееся основание предусмотрены крепления в конструкции головки.
Конструктивные особенности
- Отсутствие недостатков литьевого метода (раковины, зазубрины и т.п.);
- Отсутствие цветных металлов;
- Ремонтопригодность;
- Антивандальное исполнение;
- Антикоррозийное покрытие;
- Гайки для крепления к основанию находятся внутри корпуса, следовательно, не подвергаются воздействию внешней среды и всегда легко демонтируются;
- Реализована возможность установки линзовых комплектов с лампами накаливания с наружной стороны головки;
- В комплект поставки входит уплотнитель для основания корпуса, который наклеивается перед установкой головки на фундамент для обеспечения дополнительной защиты от проникновения пыли внутрь головки;
- Питание модуля от источника постоянного или переменного тока:
Номинальное напряжение 11,5В переменного тока (диапазон питающих напряжений 9В-12В);
Номинальное напряжение 12В постоянного тока (диапазон питающих напряжений 10В-14В); - Экономия электроэнергии – максимально потребляемая мощность модуля 15 Вт;
- Исключение появления ложных сигналов светофора за счет отражения солнечных лучей или прожекторов («фантомный (катафотный) эффект») из-за отсутствия фильтров;
- Электронная схема источника света позволяет компенсировать температурные влияния и изменения напряжения, обеспечивая постоянство силы света;
- Светодиодный модуль обеспечивает интенсивность опасных отказов изделия не более 2.4*10-10 ч-1;
- Конструкция и фотометрические характеристики установленного светодиодного модуля соответствуют ГОСР Р 56057-2014;
- Максимальная дальность кабельной линии при подключении – не более 3-х км;
- Реализован режим «день-ночь».
Характеристики
| Наименование* | Габаритные размеры (ВхШхГ), мм | Масса, не менее, кг | Комплектность | Минимальная партия для заказа, шт. |
| Головка светофора карликового TLD-2-XX-RWD | 523х260х234 | 16,7 | – корпус; – два светодиодных модуля; – два козырька; – уплотнитель; – ключ. |
20 |
| Головка светофора карликового TLD-3-XX-RWD | 738х260х234 | 22,5 | – корпус; – три светодиодных модуля; – три козырька; – уплотнитель; – ключ. |
21 |
